近期，固体所物质计算科学研究室杨勇研究员在五氧化二钽晶格结构研究方面取得重要进展，相关结果发表在Physical Review Materials (Phys. Rev. Materials, 2, 034602 (2018))上。

　　五氧化二钽 (Ta₂O₅) 是一种用途广泛的宽带隙半导体材料。由于具有很高的介电常数，它是替代二氧化硅 (SiO₂) 作为新一代电子器件的氧化物绝缘层的备选材料之一。它具有很高的光折射率，因此作为涂层材料被应用在常见的光学器件 (如相机镜头) 以及一些超高精度的测量仪器上，例如著名的激光干涉引力波天文台 (LIGO)。在LIGO的两个互相垂直的激光干涉长臂之中，反射镜面的材料主要是由相互叠加的SiO₂和Ta₂O₅薄膜层构成。此外，Ta₂O₅还可以作为抗腐蚀的保护膜，以及电催化和光催化材料。

　　半个多世纪前，人们在实验上已经发现，在大约1320°C的时候，Ta₂O₅会发生结构相变，从低温相 (L-Ta₂O₅) 转化为高温相 (H-Ta₂O₅)。从那以后，尽管有大量的研究工作投入到Ta₂O₅的低温相和高温相的研究之中，其晶格结构仍然存在着争议和不确定性。由于高品质的Ta₂O₅单晶材料生长的困难，由X射线衍射 (XRD) 提供的原子尺度的结构信息非常有限。事实上，人们发现，实验上获得的Ta₂O₅的晶格结构非常依赖于生长环境 (温度、压力等) 以及合成方法。以低温相为例，人们已经发现/报道了一系列Ta₂O₅的晶体相和结构模型: 如L_SR, L_GMR, β_AL, β_R, λ, δ, B, Z，等等。先前的第一性原理计算表明，这些已知的结构相当中，B-Ta₂O₅在能量上最稳定，λ次之，第三稳定是L_SR相。

　　尽管已经有如此之多的研究工作， Ta₂O₅的基态晶格结构依然没有定论，众说纷纭，莫衷一是。在高压下合成的B-Ta₂O₅，是此前报道的最稳定晶体相。有没有可能存在新的基态结构相？最近，固体所杨勇研究员和日本东北大学Kawazoe教授合作，对这一问题作了肯定的回答。基于第一性原理计算结合结构搜索的进化算法 (evolutionary algorithm)，杨勇研究员和Kawazoe教授在理论上预测了Ta₂O₅的一种新的低温相 (命名为γ-Ta₂O₅)。计算表明，这种单胞为三斜晶系的低温相比已报道的任何一种结构相都要稳定。在外加压力之下，这种新的结构相可以发生结构相变，向亚稳态的B-Ta₂O₅以及λ-Ta₂O₅转变。另外，这种新的低温相在局域原子结构、声子谱等方面特征和先前实验报道的结构有诸多相似之处。主要的不同点在于晶格的长程序。进一步的分析发现，先前在大量的XRD实验中观察到的、在~ 3.8 Å附近的超强衍射峰，实际上对应于Ta-Ta径向分布函数的第二半径。

　　论文在线发表于美国物理学会的材料类期刊Physical Review Materials。论文的两位审稿人对这一工作给予了积极评价。第一位审稿人认为“这是一篇有趣的论文，尝试解决一个引人关注的材料中有趣的结构问题”，“研究结果是有趣的，预测了一种比已知所有晶体相都稳定的新奇结构相，这必将推动实验上的研究”；第二位审稿人评论说“这篇论文报道了对Ta₂O₅新的基态结构的理论预测。这一发现显然是有趣的，倘若能得到实验的进一步证实”。

　　这项工作得到了国家自然科学基金的资助。

　　论文链接: https://link.aps.org/doi/10.1103/PhysRevMaterials.2.034602

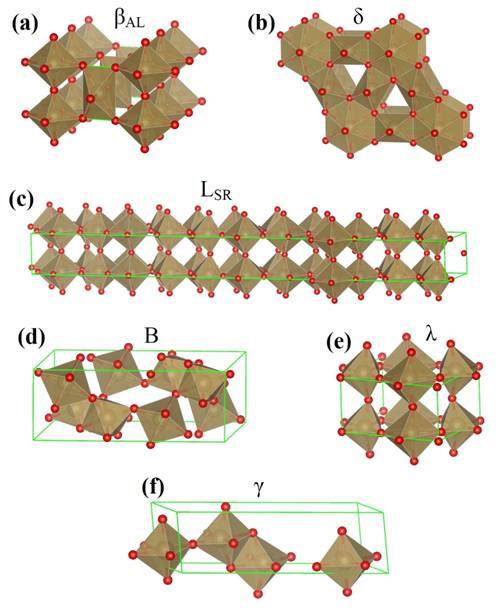

　　图1. (a)-(e) Ta₂O₅的几个典型的已知结构相；(f) 理论预测的γ相

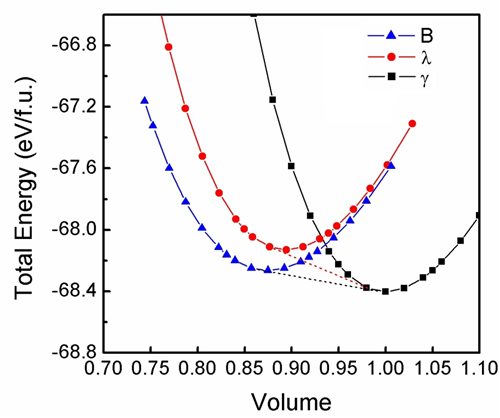

图2. B, λ, γ-Ta₂O₅的能量-体积函数关系图以及结构相变示意 (虚线)
