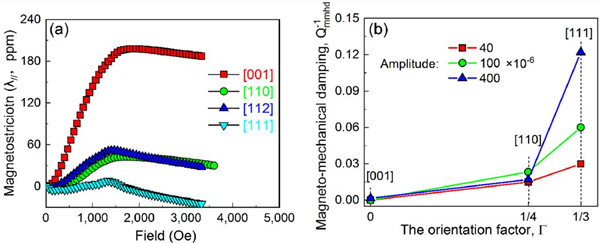

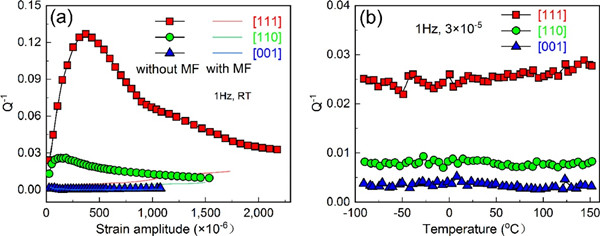

铁磁性高阻尼合金由于具有高阻尼温域宽（~0 K–500 K）、阻尼频率依赖性低、微振动响应敏感（<10^-4）、强度高(~450 MPa)、耐蚀性好、易加工和成本低等多种优势，在航天微振动抑制及精密机械减振降噪等领域具有重要的应用前景。相比孪晶型高阻尼合金，铁磁型阻尼合金虽然具有更优秀的力学强度，但相对较低的阻尼能力限制了其工程应用。为了大幅度提高铁磁性合金的阻尼性能并兼顾其力学性能，国内外研究人员多年来对铁磁合金的阻尼机制及性能优化做了大量研究，目前仍未找到一个有效的技术方案。一般认为，铁磁合金的阻尼能力与磁致伸缩系数呈正相关，FeGa合金在 [001] 方向具有高达400 ppm的磁致伸缩系数，理论上具有高阻尼效应。然而在已有的研究中，并未在FeGa合金的磁化曲线中发现明显的由畴壁不可逆运动导致的滞后环。此外，相较于具有更低磁致伸缩系数的FeCr/FeAl基传统铁磁阻尼合金，已有的对FeGa合金的研究中并没有发现其在阻尼方面具有任何优势，这使得探索铁基高阻尼合金的阻尼机制及大幅提高合金阻尼的可能途径等更具挑战性。
